Архитектура встраиваемого ПО БР-01
Архитектура ПО – модульная, микросервисная.
Опорой является ОС Linux OpenWrt-22.03, которая предоставляет широкий набор User-Space API:
- системная шина UBUS
- конфигурирование UCI
- логические порты ввода вывода /dev/ttyUSB, ttyS0
- стандартные сетевые библиотеки
Основные модули, микросервисы
Микросервис
|
Назначение
|
|---|---|
Tsmodem.status
|
Обращается к GSM-модему и предоставляет на системной шине различные характеристики сотовой сети: уровень сигнала, режим связи (3G/4G), статус регистрации и т.д. |
Tsmodem.action
|
Предоставляет на системной шине методы управления GSM-модемом: переключение слотов сим-карт, ping сети и т.п. |
Tsmstm
|
Предоставляет на системной шине методы управления микроконтроллером |
Tsmsms
|
Сервер отправки и получения SMS-сообщений |
Tsmconsole
|
Обслуживает веб-консоль AT-команд |
Applogic
|
Сервис настройки и выполнения основной логики работы прибора |

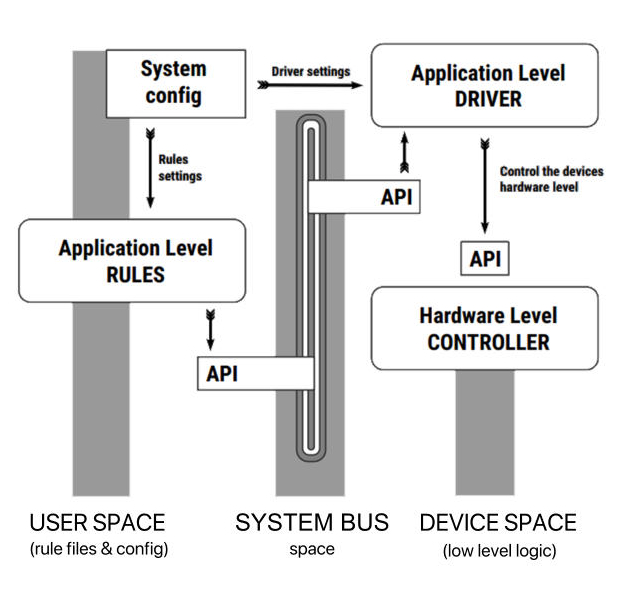

Структурная схема ПО БР-01 (RTR-3)
